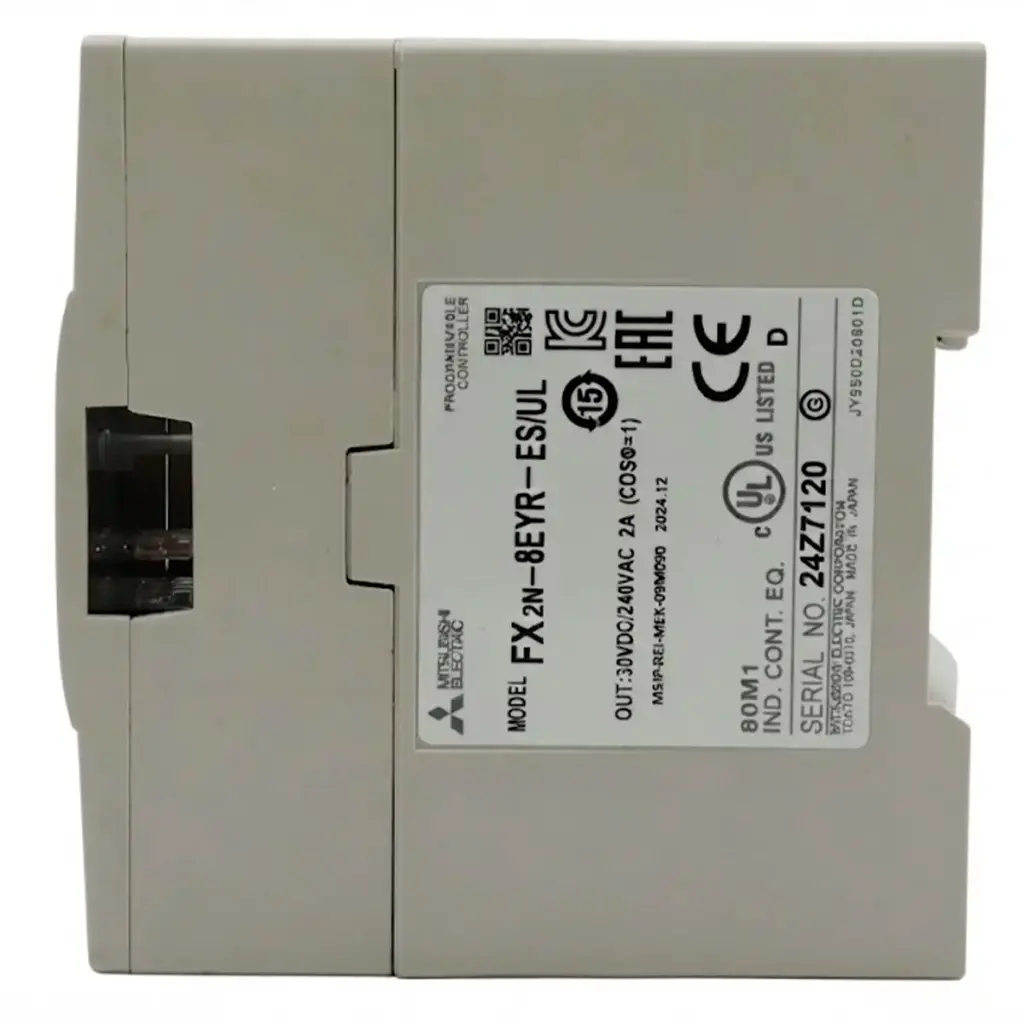

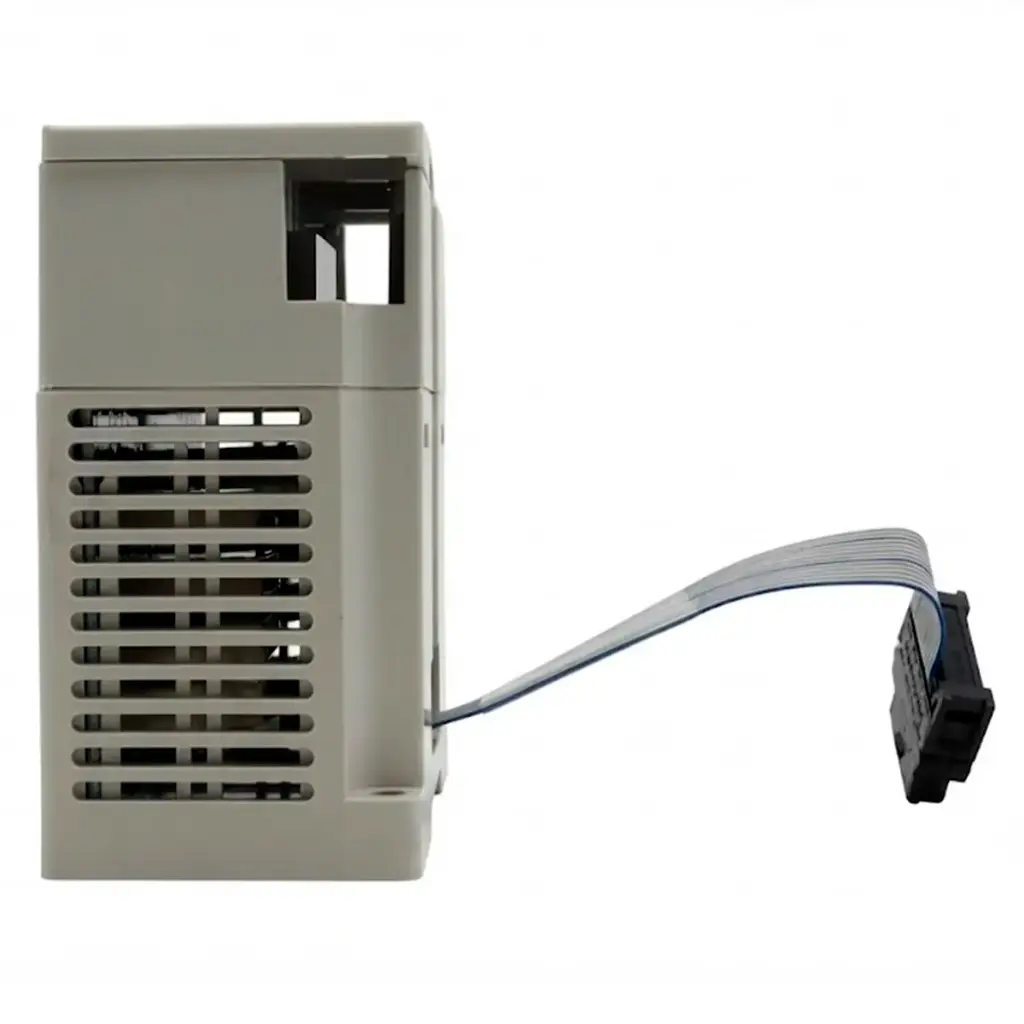

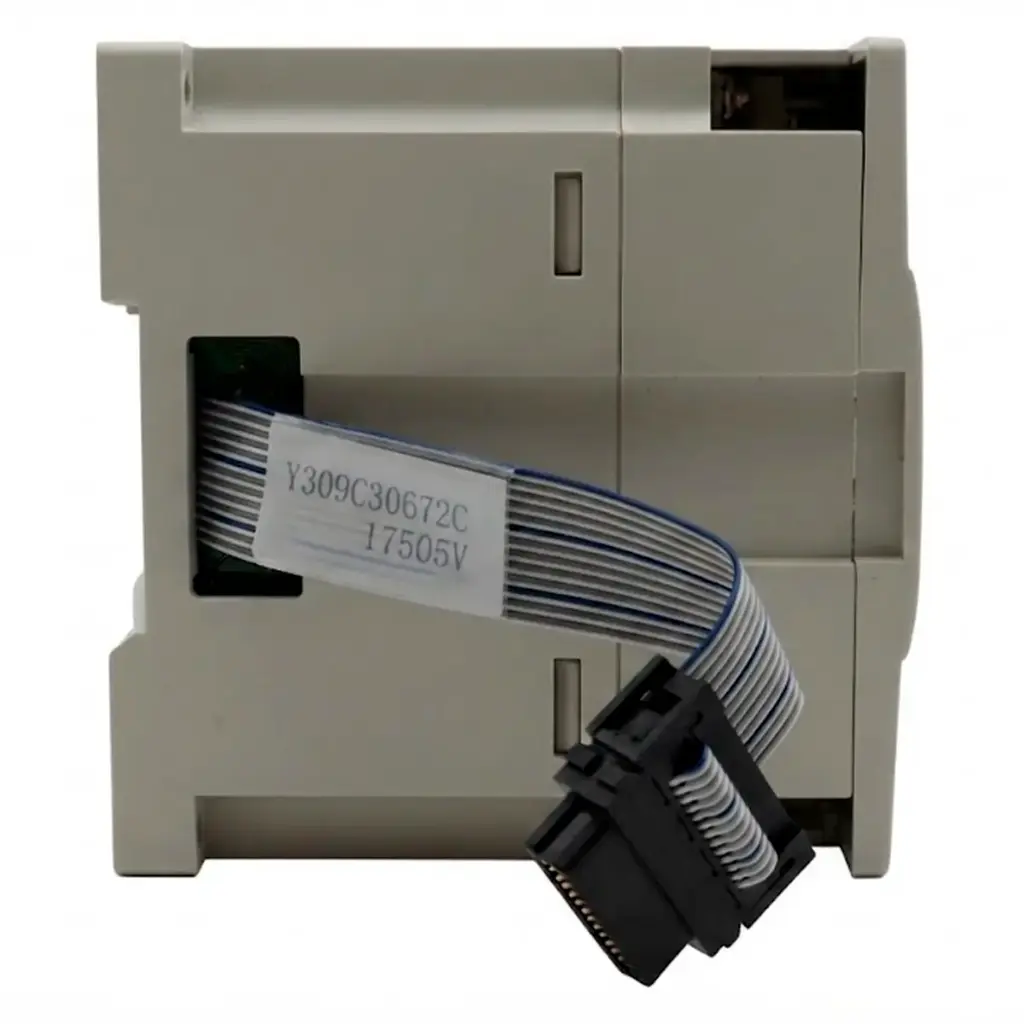

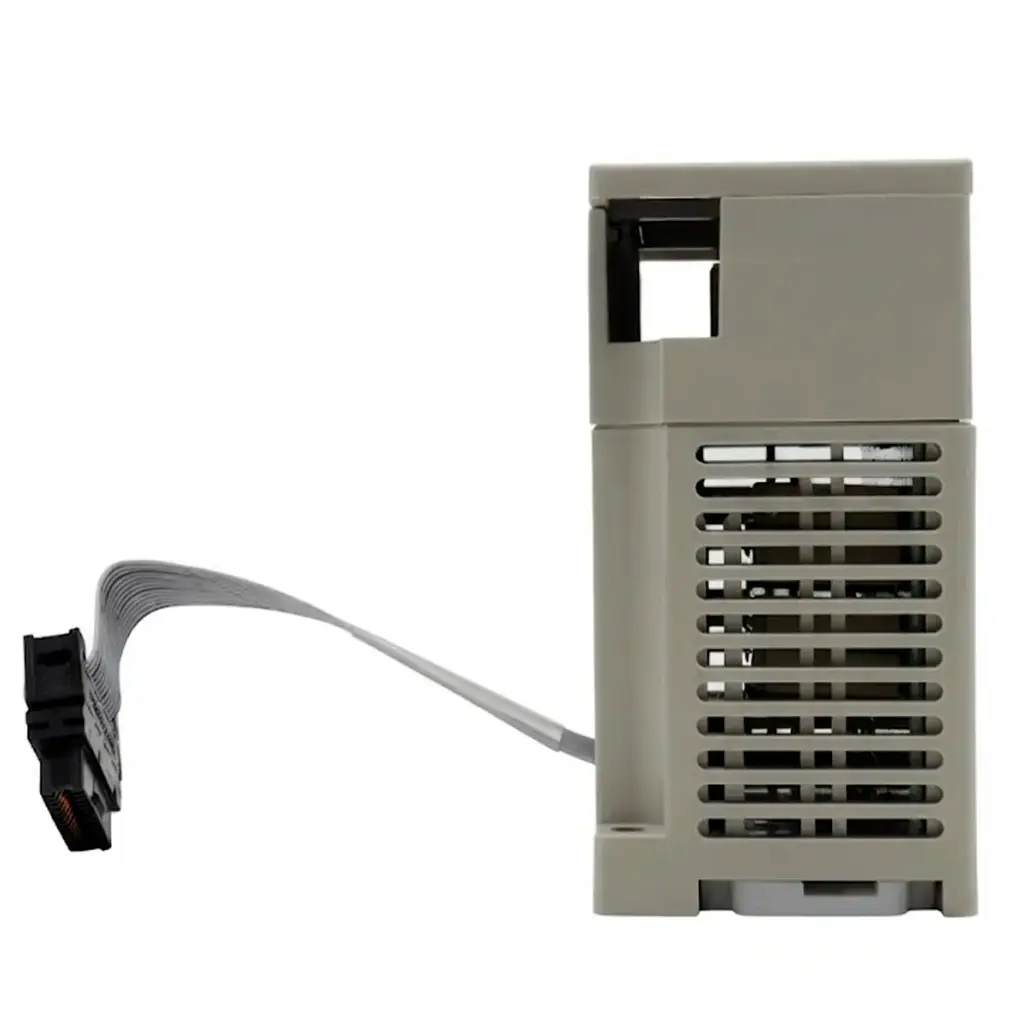

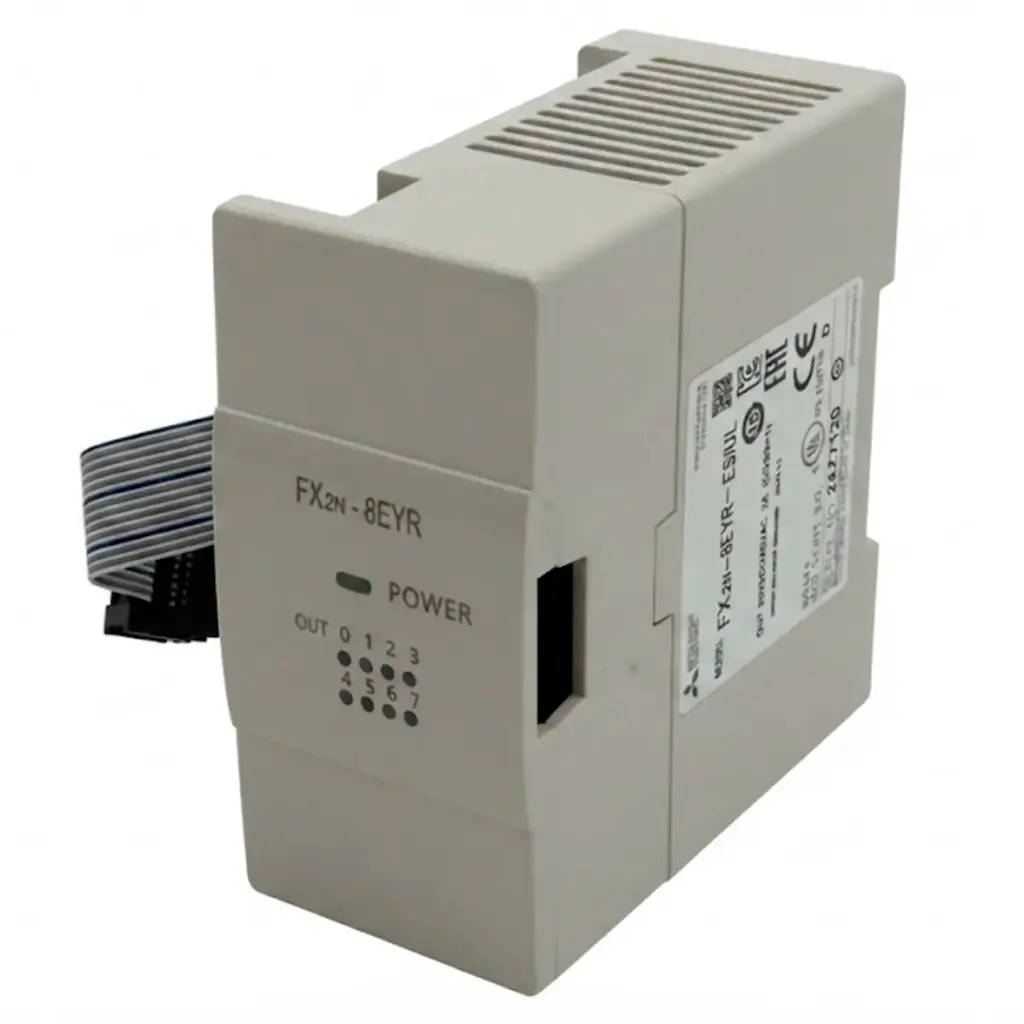

Módulo Extensión E/S Mitsubishi FX2N-8EYR-ES/UL 8 Salidas de Relé
Producto: Módulo de extensión de E/S (bloque de salidas) para PLC
Marca: Mitsubishi
Modelo: FX2N-8EYR-ES/UL
Serie: MELSEC-F / FX2N (bloque de extensión de salidas)
Características eléctricas:
Alimentación: Se alimenta desde la fuente interna del PLC principal
Consumo interno (bus 5VDC): 30 mA
Tensión de alimentación de carga externa (para las salidas): Hasta 264 VAC o 24 VDC
Entradas/Salidas:
Número de salidas: 8 puntos, tipo relé
Tipo de conexión: Bloque de terminales verticales (tornillos M3)
Carga máxima (resistiva): 2 A por punto; corriente total por terminal común: 8 A o menos (agrupación de 4 u 8 salidas por común)
Carga máxima (inductiva): 80 VA
Carga mínima: 5 VDC, 2 mA
Tiempo de respuesta OFF→ON: 10 ms
Tiempo de respuesta ON→OFF: 10 ms
Aislamiento del circuito: Mecánico (por relé)

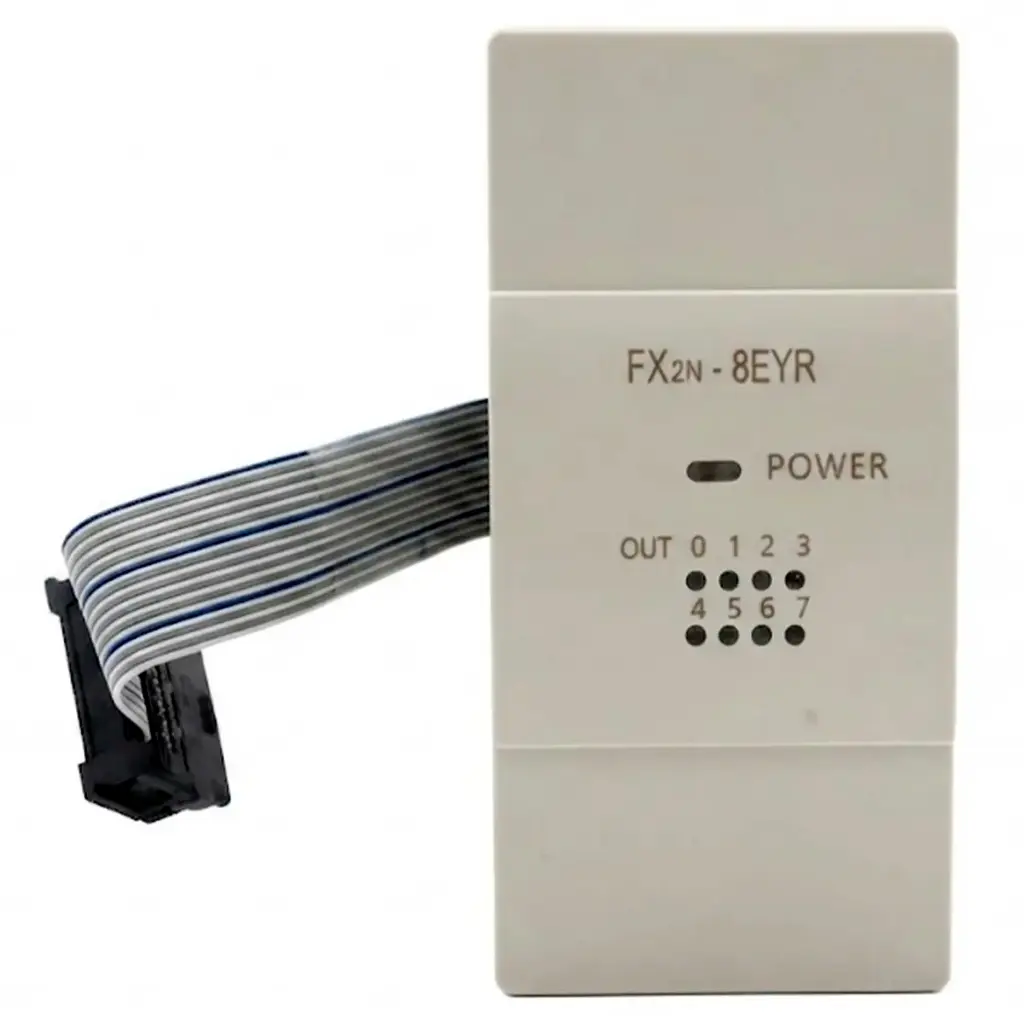

Indicación: LED en el panel se enciende cuando se energiza la bobina del relé
Rigidez dieléctrica: 1500 VAC, 1 min (entre terminal de salida y tierra)
Resistencia de aislamiento: ≥5 MΩ (probador de 500 VDC)
Compatibilidad: PLC FX1N, FX3G, FX2N, FX3U, FX1NC, FX3GC, FX2NC, FX3UC (para conexión a series con conector se requiere FX2NC-CNV-IF o FX3UC-1PS-5V)

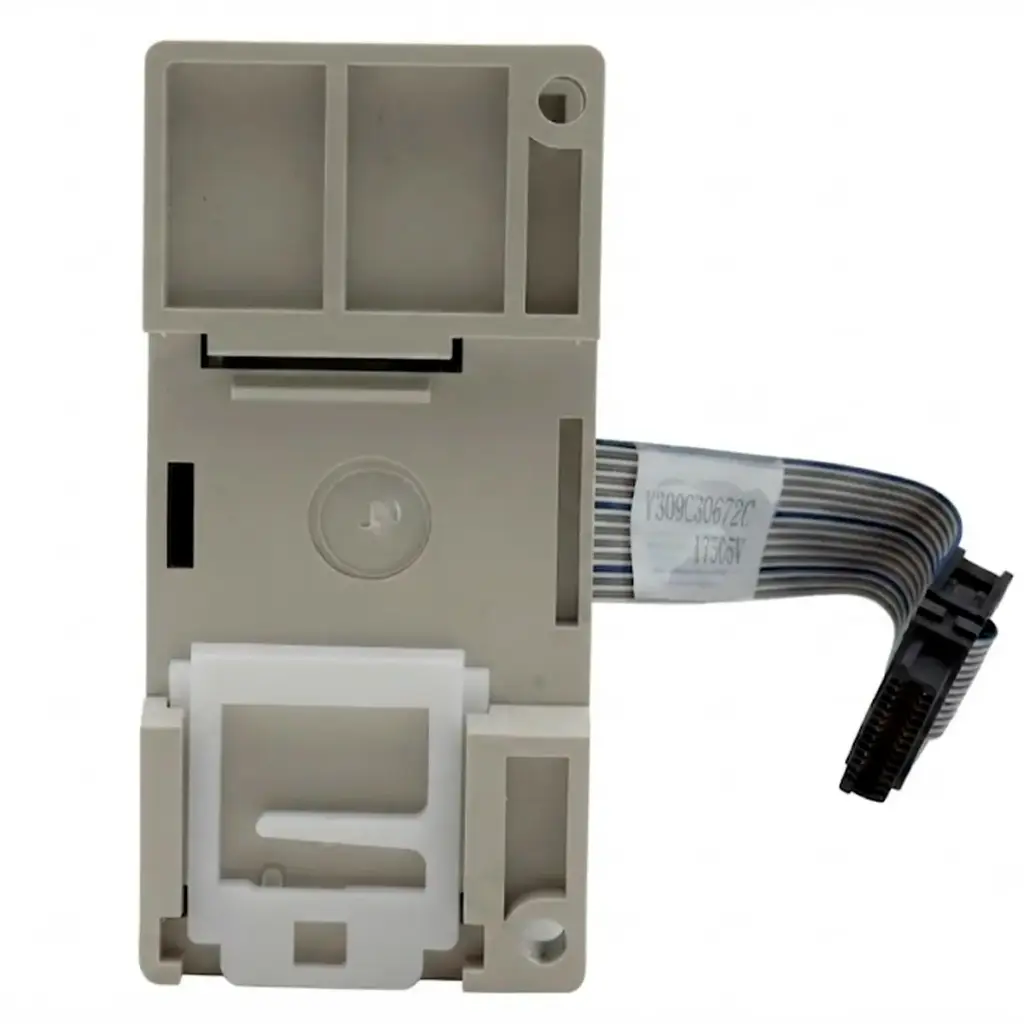

Montaje: Riel DIN o montaje directo con tornillos
Certificaciones: UL, cUL (archivo E95239)
Condiciones ambientales:
Temperatura de operación: 0°C a 55°C
Temperatura de almacenamiento: -25°C a 75°C
Humedad de operación: 5-95% HR (sin condensación)
Altitud de trabajo: ≤2000 m
Resistencia a vibración/choque: IEC61131-2
Medidas (ancho x alto x profundo): 43 mm x 90 mm x 87 mm
Peso: 30 g
Contenido: 1 módulo
