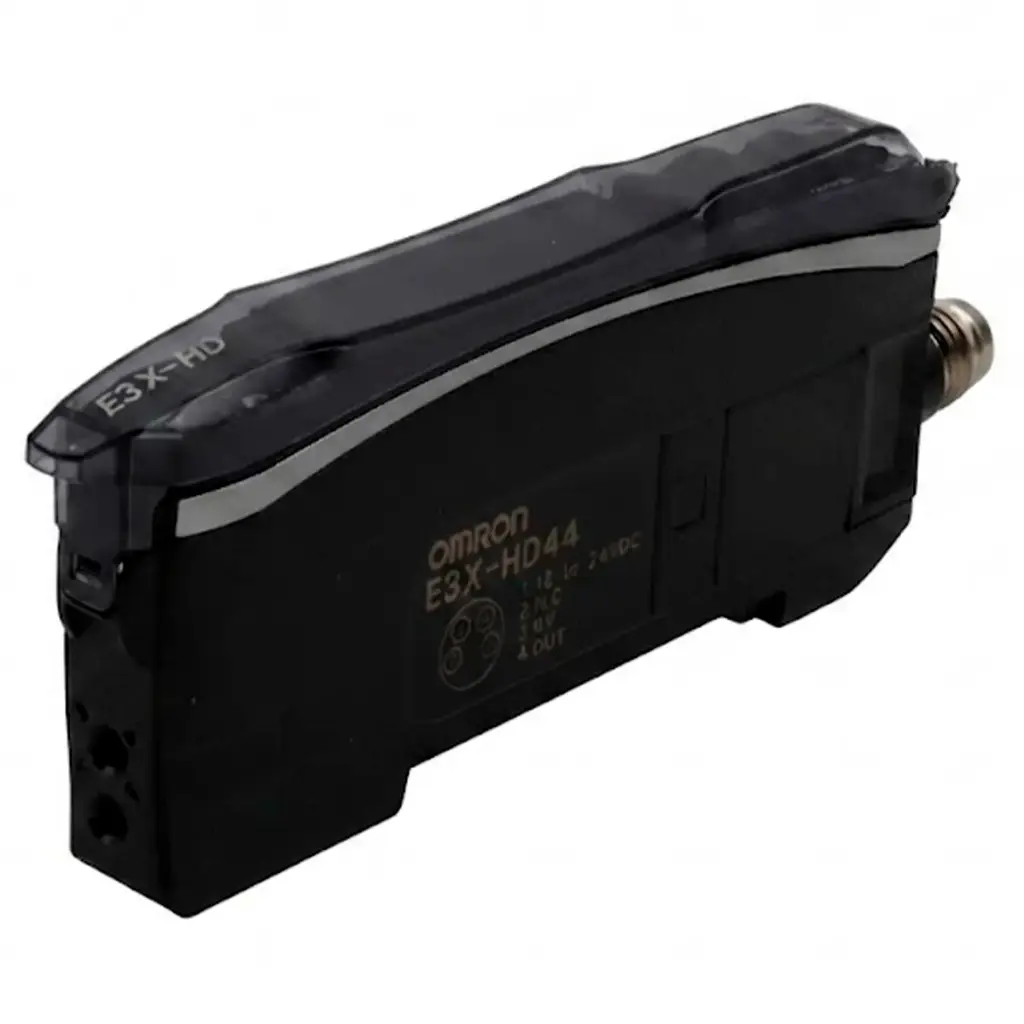

Sensor Amplificador Omron E3X-HD44 Amplificador de Fibra Óptica
Producto: Sensor Amplificador de Fibra Óptica
Marca: Omron
Modelo: E3X-HD44
Serie / Tipo: Serie E3X-HD
Características eléctricas:
Voltaje de alimentación: 12 a 24V DC ±10%, rizado (P-P) máx. 10%
Consumo de potencia:
Modo normal: 720 mW máx. (30 mA máx. a 24VDC / 60 mA máx. a 12VDC)
Eco ON: 530 mW máx. (22 mA máx. a 24VDC / 44 mA máx. a 12VDC)
Eco LO: 640 mW máx. (26 mA máx. a 24VDC / 53 mA máx. a 12VDC)
Salida de control: Salida PNP tipo colector abierto; tensión de carga máx. 26.4VDC
Corriente de carga: grupos de 1-3 unidades: 100mA / grupos de 4-16 unidades: 20mA
Tensión residual: <1V (carga <10mA) / <2V (carga 10-100mA)
Características dependientes del tipo de producto:
Principio de detección: Amplificador para sensor de fibra óptica
Fuente de luz: LED rojo de 4 elementos, 625 nm
Conexión: Conector M8
Salida: PNP
Tiempo de respuesta: Modo súper-alta-velocidad (SHS) 55 µs / Alta velocidad (HS) 250 µs / Estándar 1 ms / Giga-power 16 ms
Máximo de unidades conectables: 16
Otras funciones: Power tuning, detección diferencial, DPC (control dinámico de potencia), temporizador (ON/OFF-delay o one-shot), reset a cero, modo Eco
Iluminación ambiente admisible (lado receptor): Lámpara incandescente 20,000 lx máx. / Luz solar 30,000 lx máx.
Grado de protección: IP50
Resistencia de aislamiento: ≥20 MΩ (a 500VDC)
Rigidez dieléctrica: 1,000 VAC a 50/60Hz durante 1 minuto
Material de carcasa: Policarbonato (PC); tapa de policarbonato (PC)
Montaje: Riel DIN
Rango de temperatura de operación: -25°C a 55°C / -25°C a 50°C / -25°C a 45°C
Temperatura de almacenamiento: -30°C a 70°C
Humedad ambiente: 35% a 85%
Medidas (alto x ancho x profundidad): 33.6 mm x 10 mm x 86.9
Peso: 25 g
Contenido: 1 unidad + manual de instrucciones
